球墨铸铁全灌浆套筒|全灌浆套筒|套筒

为正确掌握全灌浆套筒钢筋连接技术，保证灌浆连接施工质量和生产效率，确保钢筋接头达到JGJ1装配式混凝土结构技术规程》、JGJ355《钢筋套筒灌浆连接应用技术规程》、JGT398《钢筋连接用灌浆套管》要求，结合球墨铸铁全灌浆套筒的技术特点，特向贵司作如下使用说明，并请贵司技术人员向前面作业人员作好技术交底，确保安装质量合格。

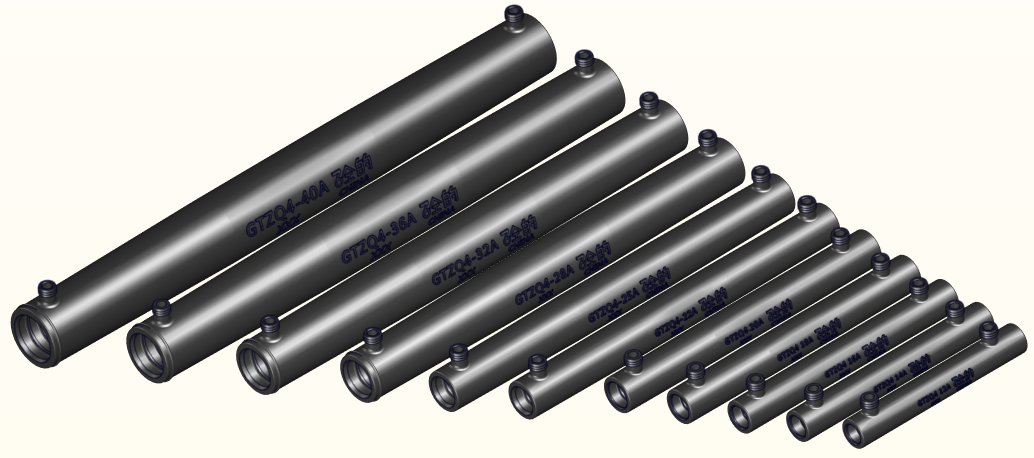

我司球墨铸铁全灌浆套筒产品默认在中间位置设置有限位挡块，可按客户使用需求订制不带限位挡块版套筒。无带限位挡块版全灌浆套筒主要用于梁连接，也可用于墙板、柱构件，请按技术交底说明操作。

一、钢筋下料

钢筋下料要求：

钢筋应采用砂轮切割机或冷切锯下料，严禁采用剪切、冲切、气割下料！切割端面需平整、无变形，钢筋不得弯曲。

二、套筒钢筋连接要求

钢筋规格与套筒的规格一致或相邻级别变径，不宜跨级变径。变径时应使用相应变径用套筒塞。

三、套筒安装工艺

1、模具开孔处理

1）按照设计要求分别在底、顶部边模板对应构件出筋位置开孔，位置公差为±1mm；

2）底部边模（套筒方向）布置12钢筋开孔10.5±0.2mm其它统一开孔12.5±0.2mm；

3）顶部边模（出筋方向）开孔。。

2、套筒安装工艺（图1）

1）先将下好的钢筋左端插入构件顶端边模板对应孔中，在钢筋插入端量出锚固长度8d（钢筋公称直径）+套筒塞厚度(19mm），在钢筋上用油漆笔做标记线；

2）如下图先将套筒塞扣装于套筒预装端，再插入钢筋至标记线与套筒塞端面平齐即插入到位。对于无限位挡块版套筒，钢筋不可插过标记线10mm以上或未插至标记线，以确保钢筋的有效锚固长度；对于有限位挡块版套筒，钢筋可直接插到挡块位置，钢筋下料长度相应增补偿调整间隙，标记线可用于插入深度辅助验证；

3）将套筒固定工装如图安装于构件底端边模板对应定位孔上，轻拧螺母定位即可。将插装好钢筋的套筒移至固定工装位将套筒套装于固定工装上，套筒底端平贴边模板，稍加力拧紧固定工装螺母，固定工装橡胶段膨胀卡住套筒有效定位即可。切勿拧的过紧，以免损坏固定工装；

4）从钢筋左端套装钢筋塞并右移至如图示位置，塞入构件顶端边模板定位孔内，将钢筋定位于边模板上；

5）如图安装灌浆口、出浆口（排气口）波纹管，出浆口波纹管固定时管口中心线应高于套筒出浆口中心线不小于20mm，以确保灌浆时套筒内浆料充套筒，确保钢筋锚固长度足够。如采用正打工艺，可配套使用我司的波纹管磁性吸盘，如图吸附固定即可；

6）安装完成后检查钢筋标记线位置是否正确，套筒安装端是否平贴边模板。
